YCDA NEW WORKS | 这间厕所“非常正”!!
发布时间:2021.08.20        查看次数:



2020羊盟新佳作WORKS

年度银奖

获奖项目巡礼


开平祖宅村景观厕所


广州市竖梁社建筑设计有限公司


项目地址:广东省开平市塘口镇

项目面积:121㎡

项目业主:塘口镇政府

设计时间:2019

设计范围:建筑/景观/室内/标识一体化设计

本设计荣获

2020年度世界景观建筑奖WLA最佳小建筑(Built Small组别);

2020年国际风景园林师联合会(IFLA)社会与公共卫生类荣誉奖;

2020年WAF世界建筑节评审团特别推荐作品奖 ;

2019-2020中国建筑学会建筑设计奖乡村建筑类别三等奖。





材料的新生
DESIGN · ORIGIN
01


开平塘口镇祖宅村景观厕所位于著名的华侨之乡,碉楼之乡开平市中部,设计选址在祖宅村旧公厕原址,将旧公厕拆除后的旧材料进行重新利用,完成了旧公厕和旧材料的双重新生。在建筑形态的设计中,设计选择了类地景化的处理,将卫生间部分功能区藏在一个供村民日常休闲娱乐,举办活动的大台阶之下,解决了公共厕所便利性与隐蔽性的矛盾关系。


项目不只是厕所,亦蕴含着众多的发展缩影


经“三清三拆三整治”后,祖宅村拆出了八亩地的发展空间,拆除后产生了很多废旧的建筑材料,这堆材料破烂不堪,甚至形状都不完整,失去了它原本作为砌筑材料的功能。建筑师希望找到一种方法,能够把这些旧材料重新利用起来,使其重生。


拆除后的建筑废料

旧砖旧瓦上斑驳的痕迹记录着本地的历史,建筑师利用一个个“笼子”,将废弃的建筑材料置入其中,笼子内甚至放置入瓦罐、茶壶等生活用品,微小的细节让整个建筑更加出彩。搭建出来的建筑外墙,自然的与周边民居融为一体,就像在自然中生长出来的一样。日出或日落时,阳光透射进来,穿过这些砖墙的缝隙,洒落在地面或墙角,成了点点金色的光斑。

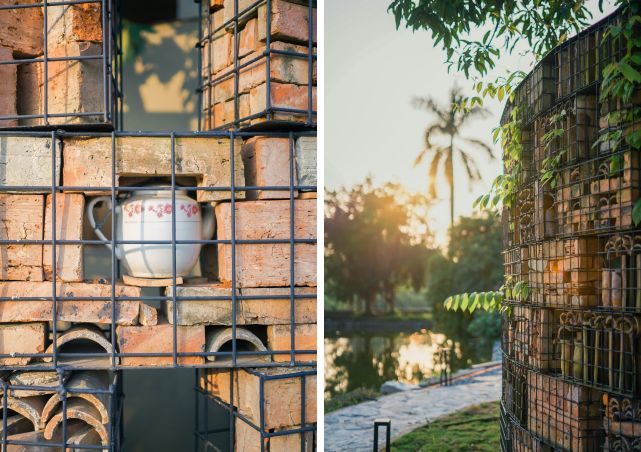

放置入笼子中的茶壶等品


阳光投射下形成点点金色的光斑


在铺设地面时,掺入玻璃碎片、瓦片、石头等,让地面肌理更加丰富,行走时视线所见更有趣,也让废旧材料的作用发挥到极致。


旧清石棋盘变成了汀步,上面赫然写着“1963.7.30”和“祖宅”的字样



地面加入瓦片石头让肌理更加丰富


景观上通过回收回来的“氨水埕“做成了景观小品,年轻一代或者外地人见了,甚是新奇,村里老人见了,勾起满满回忆。


氨水埕做成的景观小品


建筑的室内墙体,建筑师选用了土黄色的肌理涂料,在墙上展现出一道道高低起伏的波纹,让墙体看起来不那么单调乏味,也和周围的庭院景观相融合。

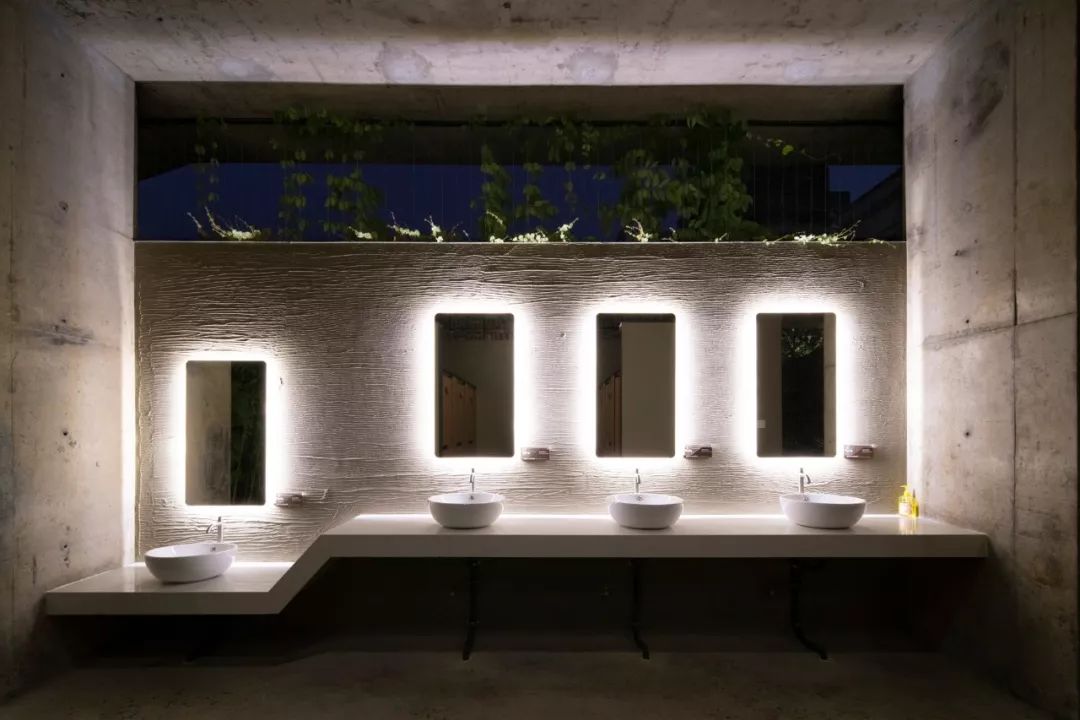

精心挑选的涂料让墙面更有层次


改变传统印象,突出建筑公共性
DESIGN · STRATEGY
02


建筑的转变


在乡村修建公共厕所,选址一定要非常慎重,论谁家也不喜欢厕所就修在家门附近,祖宅村景观厕所的前身,也是一处厕所,原属文园——一座具有百年历史的老住宅。选择在旧址上重建,一方面是延续场所文脉,一方面也是为了让村民容易接受。

祖宅村厕所旧址

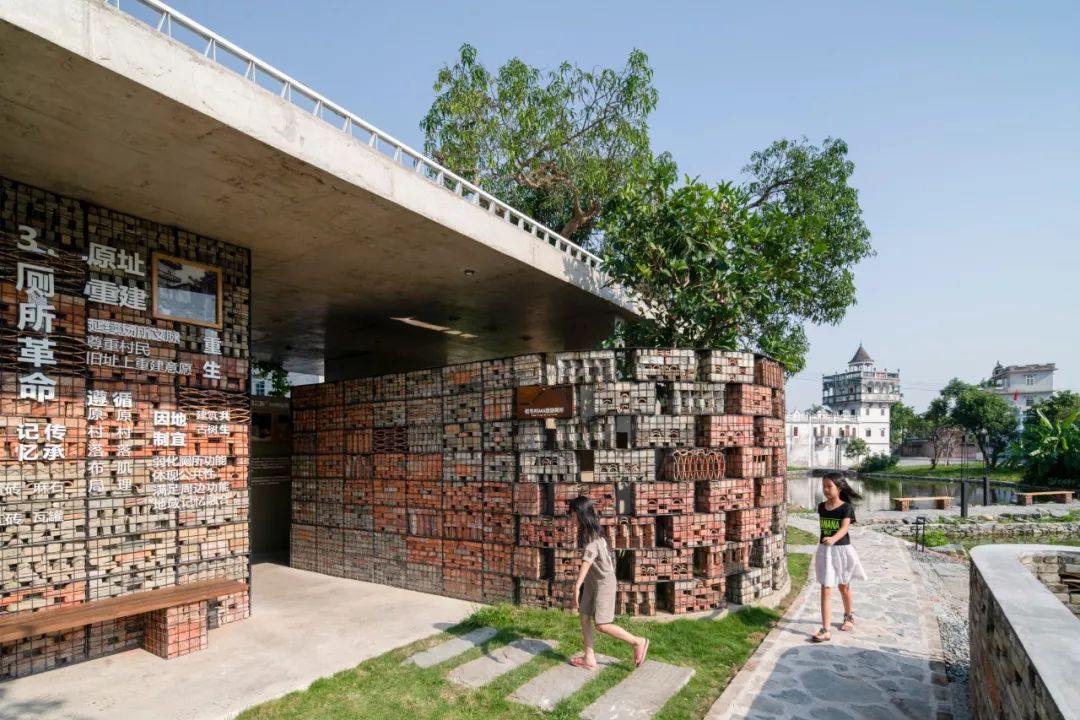

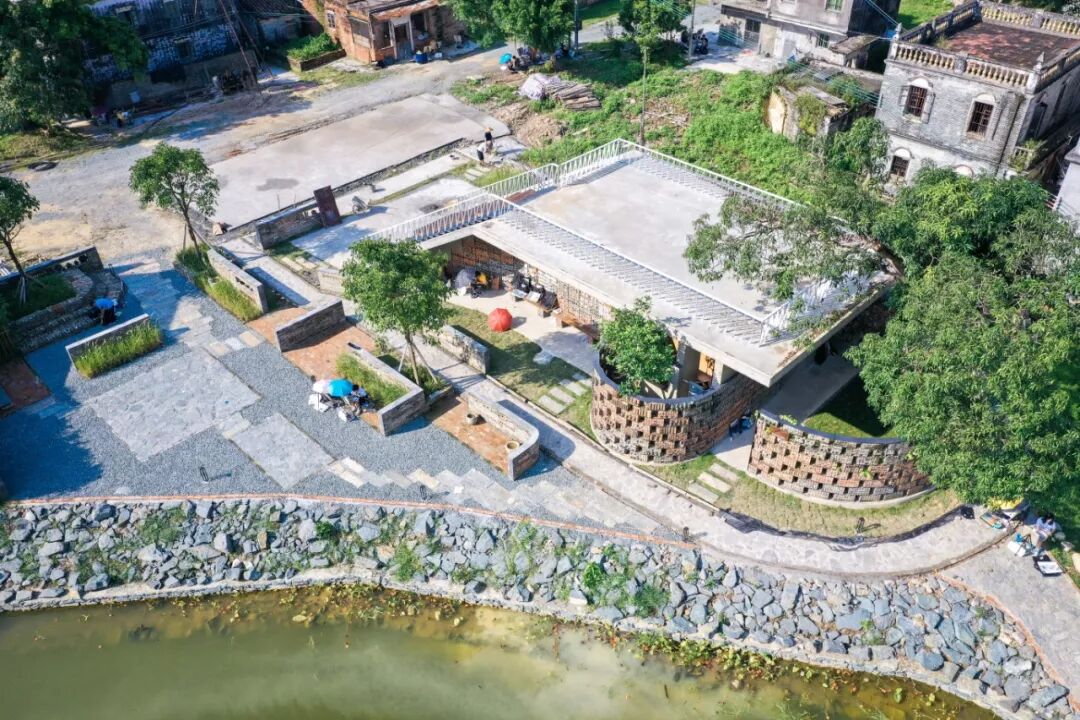

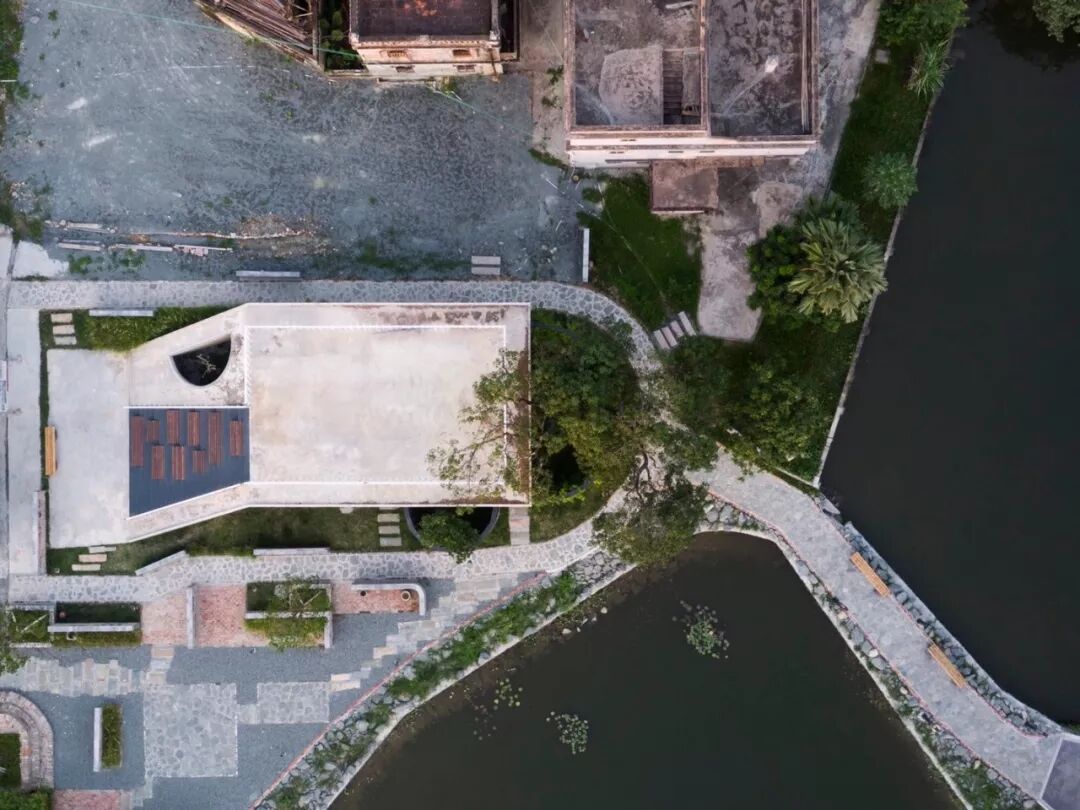

建成后的祖宅村厕所



在方案设计的过程中,建筑师进行了大胆的突破——根据村落的布局,厕所在村落的肌理进行重建,让建筑更好的融入村落环境中。功能上打破常规,把厕所做成一个公共建筑,弱化厕所功能的单一性,突出建筑公共性。


总平面图


建筑首层平面图

建筑顶层平面图

建筑立面图

建筑剖面图

建筑构件图解


建筑中包含着半圆弧形设计,每个半圆里都包含着厕所内不同的景观节点,半圆的围墙设计让整个建筑看起来没那么生硬死板,更具有包容性。以半圆弧形引导村民向两边走,又根据现代人使用习惯做出相应的调整,把巷道拓宽增加了舒适性。

半圆内包含景观节点并让室内外更通透


半圆弧形的设计增加了建筑的舒适性并引导居民的行走动线


在主入口的庭院,有一棵百年芒果树,建筑师将它也纳入了设计的范围内,半圆的围墙绕树而生,自然形成建筑的景观,老树有了新的职责与陪伴,继续见证村落的历史。

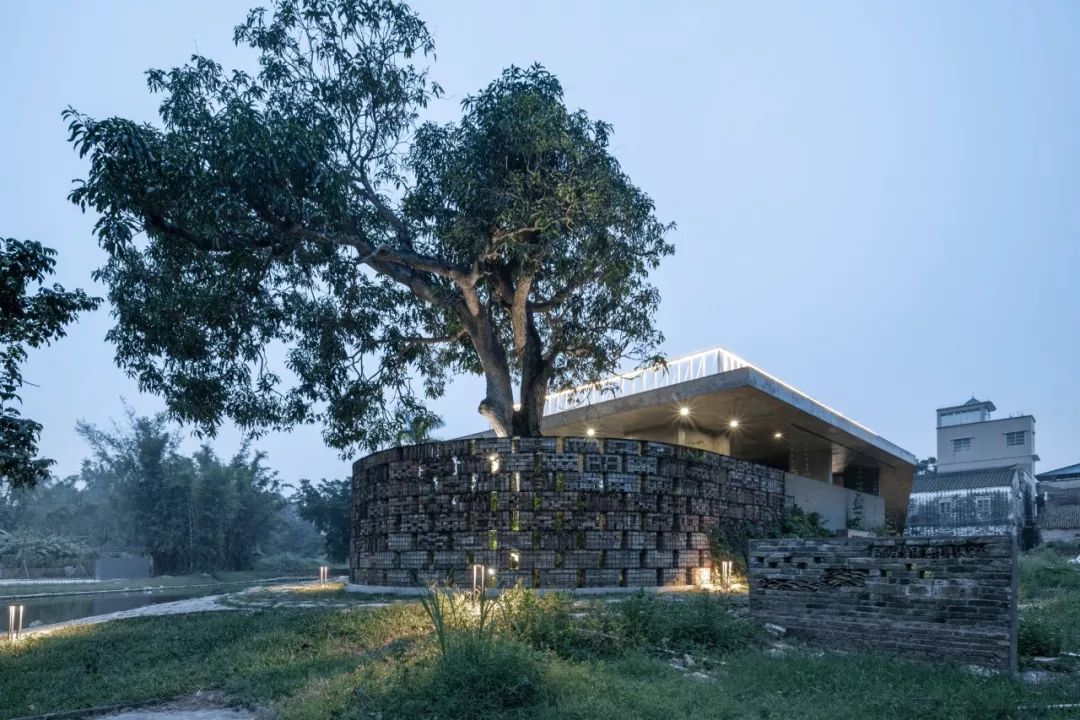

百年芒果树的保留象征村落文化的延续


历史变迁,新旧更替


设计上特别加强了厕所的私密性,入口经过弯道然后才能进入,这样既保证了厕所的公共服务功能,也扭转了人们对于一般公厕的印象。



通过设计祖宅村厕所从外观上看更具有私密性


建筑师通过“砖墙”的巧妙运用,让整个建筑外观看起来如同一个公共艺术装置,配合周围的景观,划分出来的公共区域成为附近村民日常聚会聊天的场所。通过这个方法,扭转人们对于一般公厕的印象,将公厕与可供当地居民休息娱乐的大台阶公共设施结合起来,将公厕隐藏于大台阶观景平台之下,削弱其对自然环境的不利影响,将公厕打造成一个既有公共服务功能,又有休息娱乐功能的基础设施。

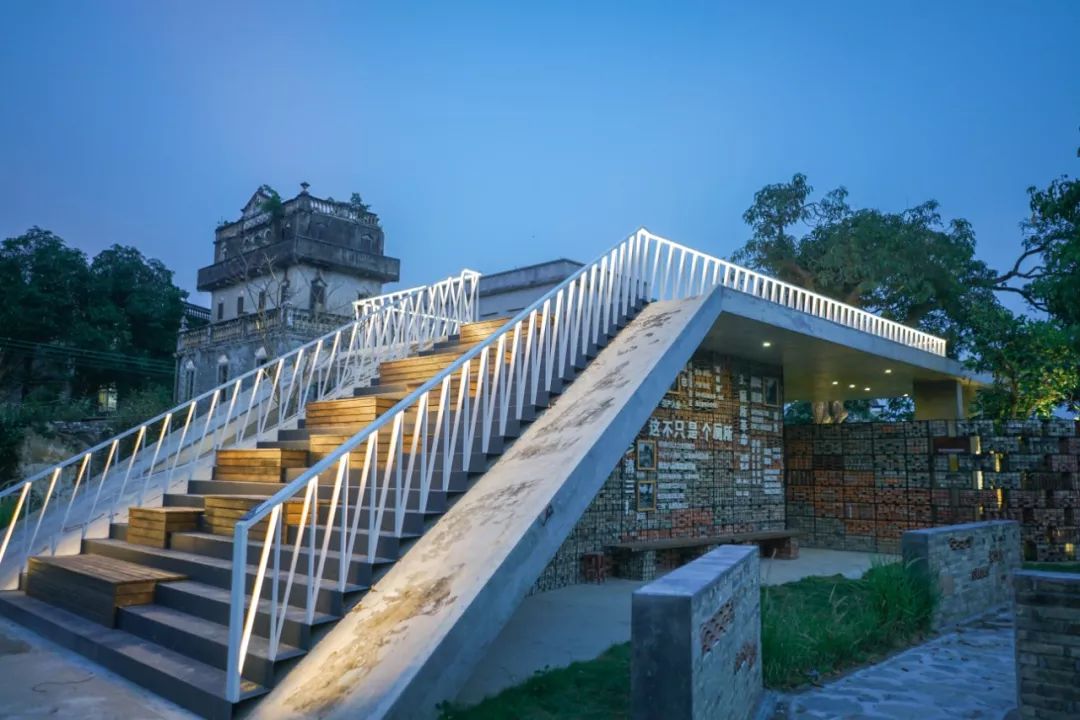

通过楼梯走上观景平台,可以远眺到整个村落


公厕所处的中心位置,也从一开始的压力和挑战,变成了优势和特色。作为旅游厕所和公共的休闲娱乐场所,在村落里的显眼位置,既能让游客更容易找到,方便村民使用,又成为了一处特别的景观。

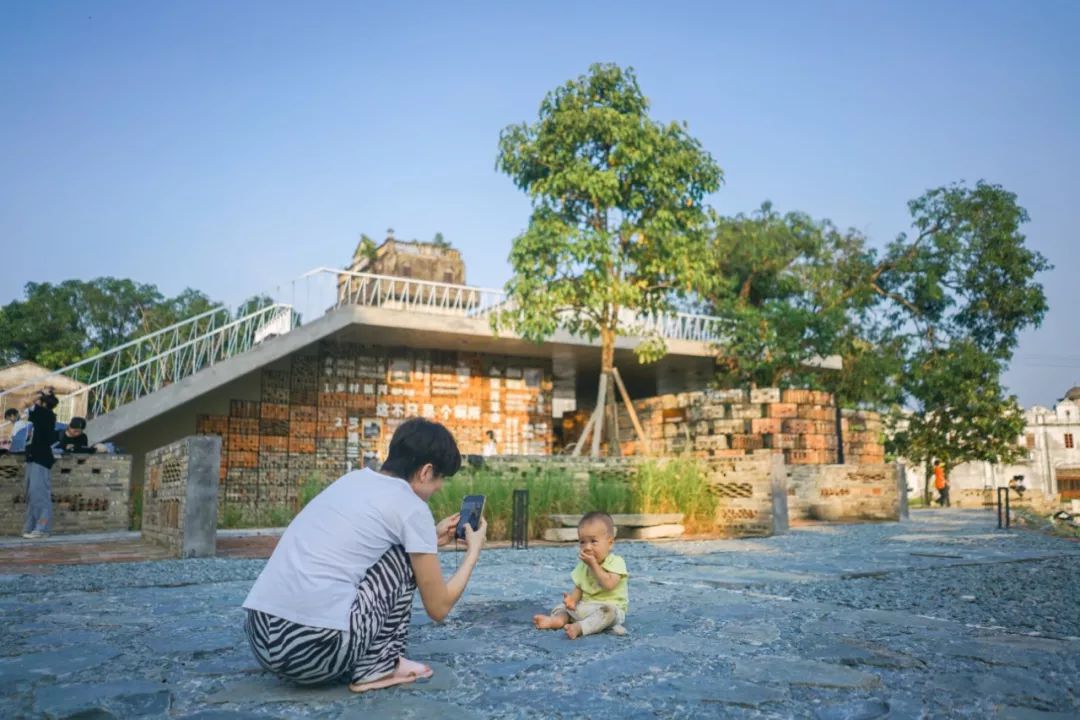

划分出来的公共区域成为村民日常聚会聊天的场所


建造的奥秘


祖宅村旅游厕所通过八块清水混凝土墙支撑起来,除了承重墙外的墙体都没有到顶,这样既能保证厕所的通风效果,空气实现对流,增加采光。

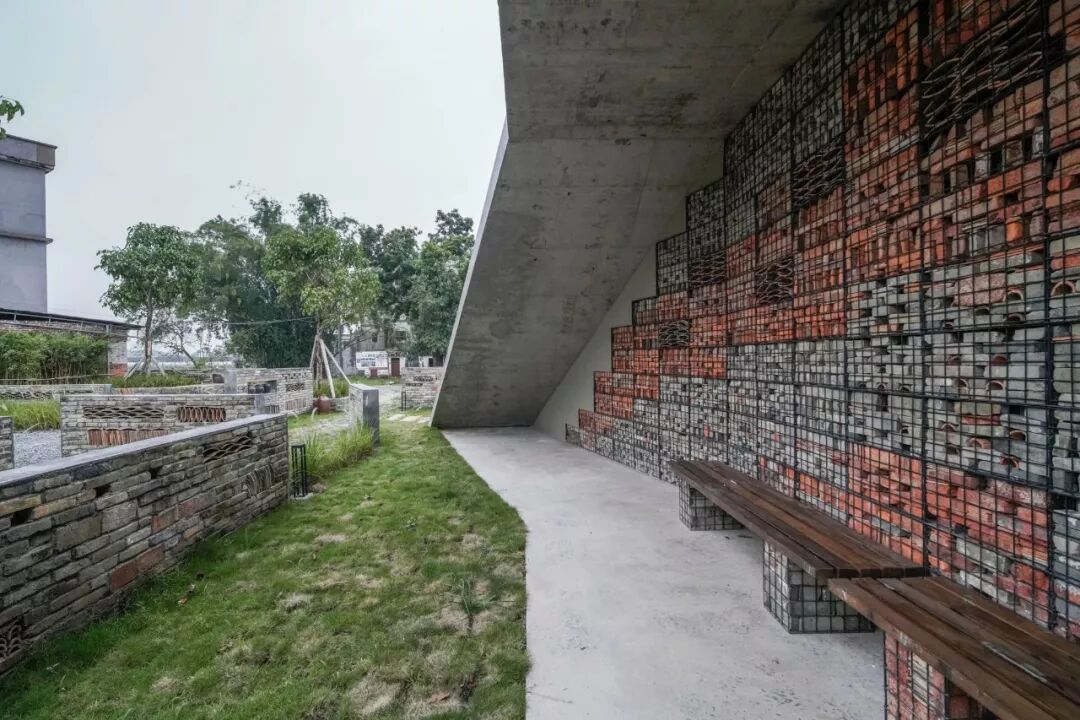

作为承重的清水混凝土墙


回收回来的建筑材料清洗干净后按照外观颜色进行分类,再将其按照不同方式构成、组合装进笼子里,看起来简单的堆砌,其实经过了巧妙的构思和繁琐的工序,才让外墙呈现出如今的色彩和纹理。

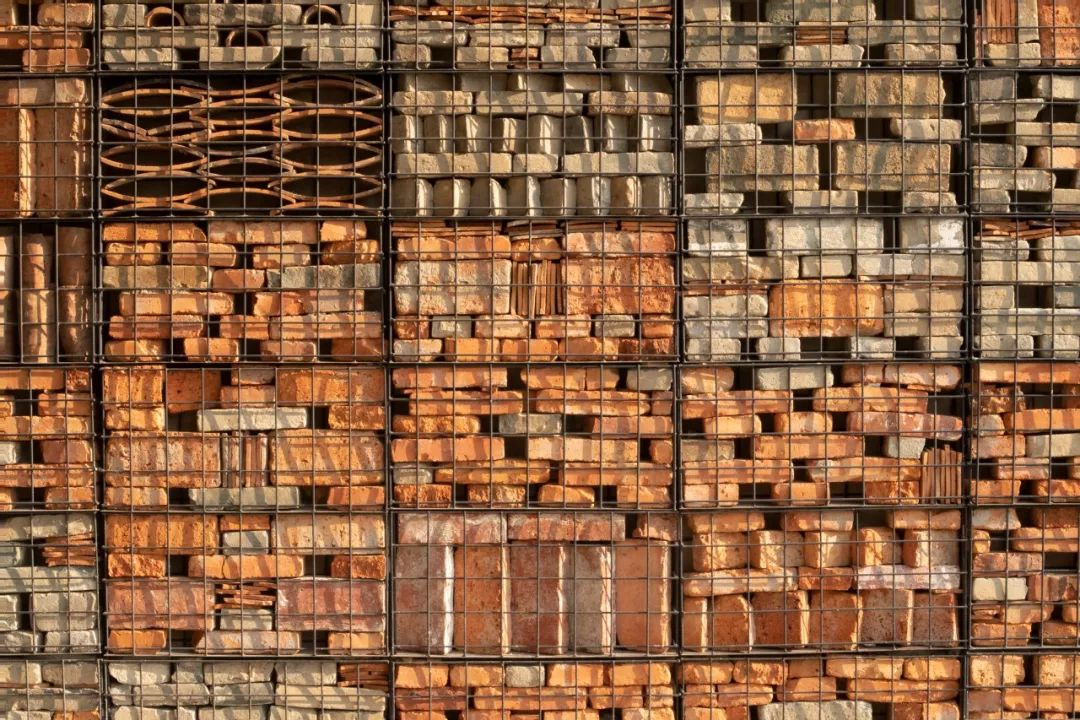

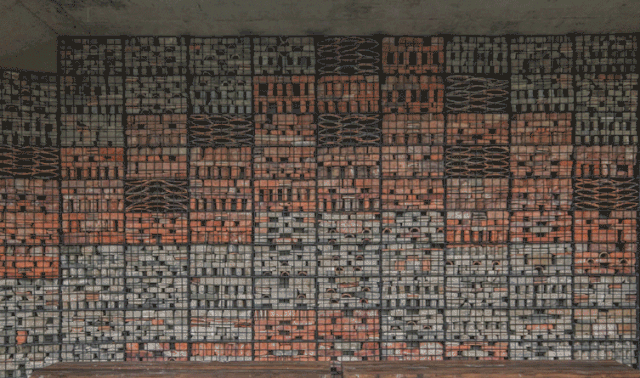

砖瓦墙的每一块砖都经过设计师的考量


考虑到重力的限制,墙体堆砖分为八层,建筑师将比较完整结实的砖片放置在最底部作为承重,由重到轻向上延伸,整个墙体得以更加稳固。


砖瓦由重到轻向上延伸


整个旧砖瓦墙运用了500多个笼子,因为这些废弃的砖块每块都会有不同程度的破损,砖头凹凸不平,如果直接放置入笼子后会使外墙不平整,于是建筑师在笼子底部垫入钢板,在笼子与笼子接触的地方加入砂浆去找平。



展开笼子类型图


为了防止笼子日后因为风吹日晒而生锈,笼子的每一个焊点,都需要再刷一次油漆,细致繁复的工序,工人们在建筑师的监督要求下一一完成。


施工师傅细心地为每个笼子涂上漆


现代与历史的对话
DESIGN · SCENERY
03


上厕所顺便看展览:厕所的正门外墙和入口处,设置了一个小型展览。悬挂的图片和文字讲述了建筑背后的设计理念和历史故事。


墙上的图片和文字述说着厕所背后的故事


建筑师还为祖宅村景观厕所设计了专属的VI。



如今祖宅村景观厕所建成后,已经成为村民茶余饭后喜欢停留的地方,也是一个小有名气的游客打卡点和写生基地。

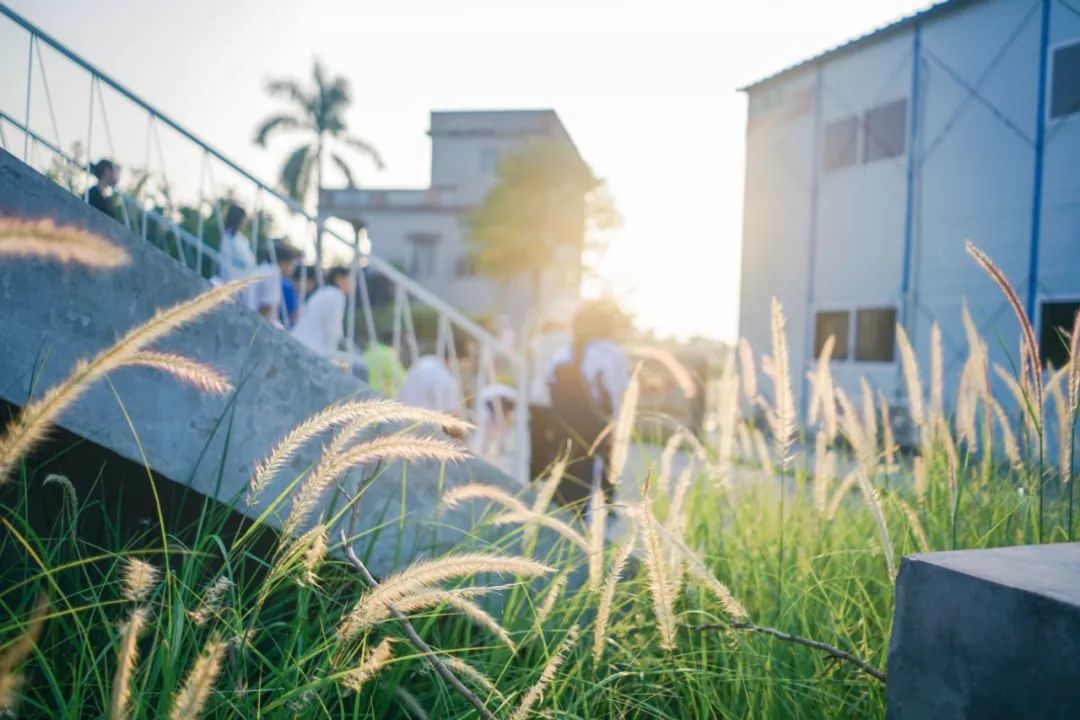

天气晴朗,一群学生带着画板绘画着眼前的风景,为原本宁静的村庄增添了不少活力。



用旧材料,赋予新的设计灵感,让一砖一瓦获得新生,保留大树与记忆,让建筑融入当地景观,祖宅村景观厕所实现了现代与历史的对话,来到这里,你会发现它真的是一间“非常正”的厕所!










有关本项目设计公司商务合作、媒体合作请联系

电话:18819272819

网址:www.ateliercns.com

项目资料版权广州市竖梁社建筑设计有限公司所有,已获授权,未经授权请勿转载。
